طراحی مدرن سیستم اگزوز با یک نقطه اصطکاک مداوم مواجه است. مهندسان باید دائماً رعایت دقیق انتشار جهانی را در برابر تقاضای مداوم برای حداکثر عملکرد موتور متعادل کنند. مبدل های کاتالیزوری سنتی اغلب موتورهای با کارایی بالا را خفه می کنند. آنها جریان گاز را محدود می کنند، دمای داخلی را افزایش می دهند و اسب بخار را از بین می برند. ما این گلوگاه را با چرخش به حل می کنیم حامل کاتالیست لانه زنبوری فلزی . این به عنوان پایه مکانیکی نهایی برای کاربردهای اگزوز با جریان بالا و استرس بالا عمل می کند.
مهندسان خودرو، سازندگان تنظیم عملکرد و اپراتورهای ناوگان صنعتی به طور مداوم ارتقاء بستر را ارزیابی می کنند. یافتن تعادل کامل نیاز به برنامه ریزی دقیق دارد. ارتقاء زیرساخت اگزوز به ندرت ساده است. این نیاز به درک عمیق ترمودینامیک، سرعت گاز و یکپارچگی ساختاری دارد. شما نمی توانید به سادگی یک لوله خالی نصب کنید و قانونی باقی بمانید.
در این راهنمای جامع، نحوه تعیین صحیح بسترهای فلزی برای محیطهای سخت را خواهید یافت. ما انتخاب تراکم سلولی، ترکیبات حیاتی مواد، و استراتژی های یکپارچه سازی سیستم پیشرفته را پوشش می دهیم. این دانش تضمین میکند که ساخت اگزوز بعدی شما از استانداردهای آلایندگی دقیق عبور میکند و در عین حال حداکثر توان خروجی را حفظ میکند.
خوراکی های کلیدی
عملکرد در مقابل انطباق: ارتقاء به حامل کاتالیزور فلزی به طور قابل توجهی فشار برگشتی اگزوز را کاهش میدهد و با خیال راحت خروجیهای اسب بخار بالا را بدون ایجاد خطاهای انتشار میسازد.
برتری ساختاری: بسترهای فلزی در مقایسه با سرامیک های استاندارد، شوک حرارتی و ارتعاش مکانیکی بالاتری را تحمل می کنند و شکست زودرس هسته را کاهش می دهند.
مشخصات دقیق: انتخاب CPSI صحیح (سلول در هر اینچ مربع) - معمولاً 200 تا 300 سلول برای جریان بالا - برای متعادل کردن سرعت گاز با سطح پوشش کافی ضروری است.
یکپارچه سازی سیستم: کنسرو کردن و جوشکاری مناسب هسته فلزی به سیستم انتشار اگزوز گسترده تر، طول عمر و قابلیت اطمینان مبدل را تعیین می کند.
ارزیابی مورد مهندسی برای یک کاتالیزور بستر فلزی
بسترهای سرامیکی با چگالی بالا گلوگاه های اگزوز بزرگ ایجاد می کنند. آنها مانند دیوارهای فیزیکی در داخل لوله های شما عمل می کنند. مبدل های سنتی از الگوهای شبکه ای متراکم و محدود برای به حداکثر رساندن زمان تماس شیمیایی استفاده می کنند. این محدودیت پالس های اگزوز را کند می کند. موتور شما برای بیرون راندن گازهای مصرف شده از محفظه احتراق بسیار سخت تر کار می کند. این باعث از دست دادن قدرت انگلی می شود. این به شدت ساخت و سازهای با کارایی بالا و کاربردهای دیزلی سنگین را با مشکل مواجه می کند.
ارتقاء موفق حامل بر معیارهای عملکرد دقیق متکی است. شما می خواهید یک کاهش قابل اندازه گیری در دمای گاز اگزوز خود (EGT) داشته باشید. EGT های بالا، اجزای تحتانی را ذوب می کنند و خطر انفجار موتور را افزایش می دهند. شما همچنین باید حداکثر اسب بخار را حفظ کنید. در نهایت، شما هنوز باید آزمایشهای sniffer انتشار اولیه را بگذرانید. دستیابی به هر سه هدف نیازمند مهندسی برتر است.

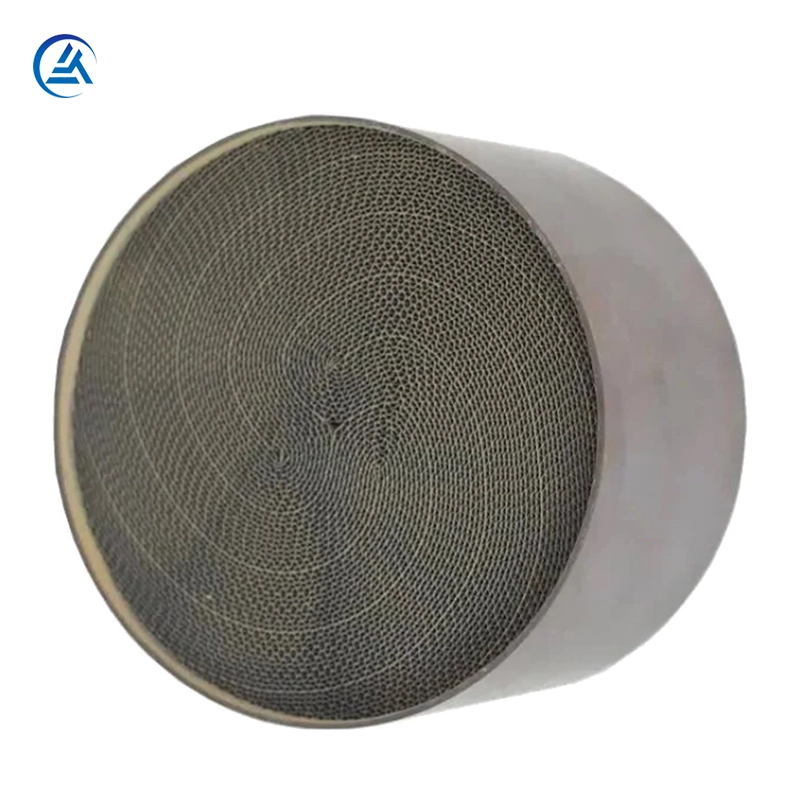

راز زنده ماندن در این شرایط شدید در ترکیب مواد فویل نهفته است. کارشناسان صنعت به شدت به آلیاژهای FeCrAl (آهن-کروم-آلومینیوم) متکی هستند. ما از FeCrAl استفاده می کنیم زیرا مقاومت اکسیداسیون بی نظیری را ارائه می دهد. این آلیاژهای تخصصی به راحتی در دمای عملیات مداوم بیش از 1000 درجه سانتیگراد زنده می مانند. مواد استاندارد به سادگی تحت بارهای حرارتی مشابه متلاشی می شوند.
را خواهید دید کاتالیزور بستر فلزی در سه مورد استفاده اولیه مستقر شده است. تیمهای ورزش موتوری از آنها برای به حداکثر رساندن عملکرد پیست تحت بارهای شدید استفاده میکنند. تیونرهای پس از فروش آنها را در سیستم های اگزوز با کارایی برتر می سازند. ماشین آلات صنعتی سنگین برای تضمین عملکرد مداوم و قابل اعتماد در محیط های سخت به آنها متکی هستند.
حامل کاتالیزور فلزی در مقابل سرامیک: یک چارچوب مقایسه ای
ضخامت دیواره به طور مستقیم قابلیت جریان اگزوز را تعیین می کند. فویل فلزی فوق العاده نازک است. سازندگان معمولا آن را به ضخامت 0.04mm تا 0.05mm می پیچند. دیوارهای سرامیکی به طور قابل توجهی ضخیم تر و حجیم تر هستند. این تفاوت فیزیکی به زیرلایه های فلزی 15 تا 25 درصد ناحیه پیشانی باز (OFA) بالاتری می دهد. فضای باز بیشتر به معنای محدودیت فیزیکی کمتر است. گازها آزادانه جریان مییابند و راندمان حجمی کلی موتور را بهبود میبخشند.
هدایت حرارتی نقش مهمی در کنترل انتشار ایفا می کند. فلز به سرعت گرم می شود. انرژی حرارتی را بسیار بهتر از سرامیک متخلخل هدایت می کند. این به مبدل اجازه می دهد تا زودتر به دمای عملیاتی مطلوب خود برسد. ما به این مرحله نور خاموش می گوییم. خاموش شدن سریعتر نور به طور چشمگیری باعث کاهش انتشار گازهای گلخانهای در هنگام شروع سرد میشود. این وسیله نقلیه شما را در طول دو دقیقه اول کارکرد موتور سازگار نگه می دارد.
دوام مکانیکی را تعیین می کند حامل کاتالیزور فلزی جدا از فناوری های قدیمی تر. زباله های جاده به طور مداوم به لوله های اگزوز تحت فشار برخورد می کنند. ارتعاشات شدید موتور باعث تکان دادن قطعات می شود. نوسانات سریع دما باعث شوک حرارتی شدید می شود. تصور کنید از میان یک گودال عمیق با لوله های اگزوز داغ رانندگی کنید. خنک شدن ناگهانی واحدهای سرامیکی شکننده را فوراً خرد می کند. فلز به طور فعال از این پدیده 'شکستن هسته' جلوگیری می کند. با خیال راحت منبسط و منقبض می شود.
دوام چرخه عمر به شدت به گزینه های فلزی کمک می کند. بسترهای فلزی به سرمایه گذاری اولیه بیشتری نیاز دارند. با این حال، شما این را از طریق کاهش چشمگیر فرکانس جایگزینی توجیه می کنید. محیط های پر استرس واحدهای استاندارد کارخانه را به سرعت تخریب می کنند. با انتخاب یک هسته فلزی ناهموار، از خرابی مداوم تعمیر و نگهداری جلوگیری می کنید. آنها بیشتر زنده می مانند، عملکرد بهتری دارند و در برابر سوء استفاده شدید مقاومت می کنند.
ویژگی جدول چارچوب مقایسه
| / |
حامل کاتالیست فلزی متریک |
حامل سرامیکی سنتی |
| ضخامت دیوار |
0.04 میلی متر - 0.05 میلی متر (فوق العاده نازک) |
0.10 میلی متر - 0.17 میلی متر (ضخیم تر) |
| ناحیه پیشانی باز (OFA) |
بالا (اغلب 85٪ + منطقه باز) |
پایین تر (محدود کننده جریان گاز) |
| مقاومت در برابر شوک حرارتی |
عالی (بسط/قرارداد با خیال راحت) |
ضعیف (مستعد شکستن) |
| زمان خاموش شدن نور |
سریع (سریع گرم می شود) |
آهسته (نیاز به گرم کردن طولانی تری دارد) |
| تحمل لرزش |
برتر (یکپارچگی سازه جوش داده شده) |
کم (ماتینگ با گذشت زمان کاهش می یابد) |
تعیین تراکم سلول: دینامیک جریان در مقابل بازده تبدیل
شما باید تراکم سلولی مناسب را برای برنامه خاص خود انتخاب کنید. ما این را با استفاده از CPSI که مخفف Cells Per Square Inch است، اندازه گیری می کنیم. CPSI به عنوان معیار اولیه برای انتخاب بستر عمل می کند. شما باید سرعت گاز را در برابر سطح واکنشی متعادل کنید. انتخاب چگالی اشتباه عملکرد موتور را خراب می کند. همچنین خرابی تست انتشار فوری را تضمین می کند.
مهندسان معمولاً کاربردهای جریان را به لایه های واضح دسته بندی می کنند. ما آنها را بر اساس قانونمندی خیابانی و اهداف عملکرد ارزیابی می کنیم.
100 تا 200 CPSI (Maximum Flow Tier): این هسته ها کمترین محدودیت مطلق را دارند. آنها برای برنامههای ورزش موتوری فقط در مسیر یا به شدت اصلاح شده بهینه هستند. گازها فوراً از آن عبور می کنند. با این حال، شما با خطر بالایی برای رد شدن در تستهای استاندارد آلایندگی خیابان روبرو هستید. سطح واکنش داخلی آن برای تمیز کردن کامل گاز خروجی بسیار کوچک است.
300 تا 400 CPSI (استاندارد خیابان با جریان بالا): این نشان دهنده نقطه شیرین صنعت است. اکثر تولید کنندگان پس از فروش از این چگالی برای لوله کشی اگزوز 2.5 یا 3 اینچی استفاده می کنند. کاهش فشار برگشتی قابل اندازه گیری را با حفظ پوشش شستشوی کافی متعادل می کند. شما با حفظ انطباق قانونی اسب بخار به دست می آورید.
600+ CPSI (استاندارد تعویض OEM): واحدهای کارخانه بسیار محدود کننده. آنها حداکثر شستشوی شیمیایی را بر عملکرد موتور ترجیح می دهند. ما معمولاً اینها را در طول ارتقاء عملکرد جایگزین می کنیم.
تراکم سلولی پایین تر، یک مبادله پوششی سخت ایجاد می کند. گازها زمان بسیار کمتری را صرف لمس دیواره های کاتالیزوری می کنند. این واقعیت شیمیایی به یک استراتژی بارگیری فلزات گرانبها بسیار بهینه شده نیاز دارد. تولیدکنندگان باید مخلوط های پلاتین (Pt)، پالادیوم (Pd) و رودیوم (Rh) را کاملاً تنظیم کنند. برای اجرای واکنش کاتالیزوری در طول زمان انتقال کوتاهتر به راندمان شیمیایی بالاتری نیاز دارید. فرمولاسیون ضعیف پوشش شستشو در هستههای کم CPSI باعث میشود که چراغهای هشداردهنده موتور ثابت بماند.
ادغام در سیستم انتشار اگزوز و کاربردهای بستر DPF
شما نمی توانید به سادگی یک هسته فلزی را در یک لوله خالی بیندازید. یکپارچه سازی مناسب، قابلیت اطمینان سیستم را دیکته می کند. نصب یک هسته فلزی خطرات اجرایی خاصی را به همراه دارد. کنسرو کردن و جوشکاری به دقت بسیار بالایی نیاز دارد. شما باید ماتریس داخلی را مستقیماً به گوشته فولادی بیرونی لحیم کاری کنید. سرعت اگزوز بالا نیروهای فشاری بسیار زیادی را در داخل محفظه ایجاد می کند.
بدون لحیم کاری خلاء ساختاری، فویل داخلی تحت فشار به بیرون فشار می آورد. ما این شکست ساختاری را 'تلسکوپی هسته' می نامیم. تلسکوپی فورا ماتریس داخلی را از بین می برد. تکنیک های ضعیف تولید، شکست زودرس را تضمین می کند. همیشه بررسی کنید که کارخانه چگونه فویل فلزی را روی پوسته بیرونی محکم می کند.
هم افزایی در سطح وسیع تر را در نظر بگیرید سیستم انتشار اگزوز . کاربردهای دیزل چالش های منحصر به فردی را ارائه می دهند. مهندسان اغلب کاتالیزورهای اکسیداسیون را با فیلترهای ذرات دیزل جفت می کنند. نصب یک حامل فلزی در بالادست a بستر DPF مزایای عملیاتی گسترده ای را ارائه می دهد. هسته فلزی به سرعت خاموش می شود و گرمای اولیه تولید می کند. این انتقال حرارت اولیه به طور مستقیم به چرخه های بازسازی غیرفعال DPF کمک می کند. این دوده به دام افتاده را به طور مداوم می سوزاند و از گرفتگی فیلتر جلوگیری می کند.
در نهایت، باید محل قرارگیری سنسور خود را به دقت برنامه ریزی کنید. طول حامل سفارشی پروفایل جریان گاز خروجی را تغییر می دهد. دینامیک اصلاح شده به راحتی می تواند خوانش سنسور O2 پایین دست را مختل کند. دادههای حسگر مختل شده باعث میشود چراغهای موتور بررسی مداوم (CEL) ایجاد شود. واحد کنترل موتور شما (ECU) به قرائت گاز پایدار و قابل پیش بینی نیاز دارد. اطمینان حاصل کنید که ابعاد مسکن جدید شما سازگاری فضایی با بانگ های سنسور کارخانه را حفظ می کند.
نمودار یکپارچه سازی زیرلایه
| جنبه یکپارچه سازی |
بهترین روش |
اشتباه رایج برای اجتناب |
| هسته کنسرو |
ماتریس را به گوشته با خلاء لحیم کاری کنید |
جوش های اصطکاکی یا چسبندگی ضعیف |
| جفت شدن DPF |
قرار دادن کاتالیزور فلزی به طور مستقیم در بالادست |
قرار دادن آن خیلی دور در پایین دست، از دست دادن گرما |
| محل قرارگیری سنسور اکسیژن |
حفظ فاصله کارخانه از خروجی هسته |
قرار دادن بانگ در داخل مناطق جریان آشفته |
خطرات تدارکات و فهرست کوتاه تامین کنندگان
منبع یابی قطعات قابل اعتماد نیاز به بررسی دقیق فروشنده دارد. قابلیتهای کارخانه بسیار بیشتر از ادعاهای بازاریابی روان اهمیت دارند. قبل از سفارش انبوه، باید گواهی کیفیت مستند را درخواست کنید. همیشه به دنبال گواهینامه ISO/TS 16949 باشید. از تامین کننده خود گزارش های قابلیت ردیابی در مورد مواد خام FeCrAl آنها را بخواهید. آلیاژهای فلزی ارزان به سرعت تجزیه می شوند و منجر به ذوب فاجعه بار هسته می شوند.
نقطه شکست اولیه حامل های فلزی ارزان پوسته شدن پوشش شستشو است. سطح فلزی به طور طبیعی صاف برای نگه داشتن لایه های شیمیایی تلاش می کند. انبساط و انقباض حرارتی پوشش را درست از روی فویل جدا می کند. نحوه برخورد تامین کنندگان با عملیات سطحی خود را ارزیابی کنید. فروشندگان قابل اعتماد ابتدا لایه های تخصصی پرایمر اکسید آلومینیوم را اعمال می کنند. آنها اکسیداسیون میکروسکوپی 'سبیل' را روی سطح فلز رشد می دهند. این سبیل ها پرایمر را محکم می گیرند. این فرآیند پایداری طولانی مدت پوشش را تضمین می کند.
انعطاف پذیری سفارشی سازی تامین کننده خود را ارزیابی کنید. هر طرح اگزوز محدودیت های بسته بندی منحصر به فردی را ارائه می دهد. شما به شریکی نیاز دارید که با محدودیت های مهندسی خاص شما سازگار باشد.
دقت ابعادی: آیا آنها می توانند قطرهای سفارشی و طول دقیق را بدون حداقل جریمه سفارش تولید کنند؟
اشکال غیر استاندارد: آیا بدنههای بیضی، پیست مسابقه یا نامتقارن را برای فضاهای زیرین تنگ ارائه میدهند؟
تراکم سلولی متغیر: آیا میتوانند مشخصات مختلف CPSI را برای تنظیم دقیق ویژگیهای جریان ترکیب کنند؟
بررسی کامل این قابلیت ها راه اندازی موفق محصول را از فراخوان های پرهزینه جدا می کند. اگر اندازه های استاندارد کاتالوگ را به خطر می اندازند، هرگز نپذیرید.
نتیجه گیری
انتقال به یک حامل کاتالیزور لانه زنبوری فلزی نشان دهنده یک مصالحه مهندسی محاسبه شده است. این به شدت از دوام طولانی مدت و جریان گاز نامحدود نسبت به محدودیت های استاندارد کارخانه حمایت می کند. شما فشار معکوس انگلی را که موتور خود را خفه می کند از بین می برید در حالی که یکپارچگی ساختاری را تحت بارهای حرارتی بسیار زیاد حفظ می کنید.
محدودیت های خاص پروژه همیشه باید مشخصات نهایی شما را دیکته کند. اسب بخار هدف، کلاس وزن خودرو، و قوانین انتشار محلی CPSI بهینه را شکل می دهد. آنها همچنین الزامات ابعاد دقیق شما را مشخص می کنند. حدس زدن این پارامترها منجر به عملکرد ضعیف موتور یا شکست در تستهای انطباق میشود.
ما مدیران تدارکات و مهندسان پیشرو را تشویق میکنیم که فعالانه عمل کنند. قبل از نهایی کردن طرح های اگزوز خود، یک مشاوره فنی درخواست کنید. نقشه های CAD خود را برای بررسی تخصصی به سازندگان بستر ارسال کنید. نمونه زیرلایه های فلزی را سفارش دهید و آزمایش جامع جریان را انجام دهید. اعتبار سنجی دنیای واقعی دستاوردهای عملکرد غیرقابل انکار هسته های فلزی را ثابت می کند.
سوالات متداول
س: آیا یک حامل کاتالیست فلزی با جریان بالا می تواند استانداردهای انتشار دقیق (مثلاً یورو 6 یا EPA) را پاس کند؟
پاسخ: بله، اما بستگی زیادی به بارگذاری فلز گرانبها (فرمولاسیون پوشش شستشو) و انتخاب یک CPSI متعادل (معمولاً 300-400) دارد. زیرلایه فلزی آن را به تنهایی تضمین نمی کند.
س: چرا روکش لباسشویی گاهی حامل های فلزی را جدا می کند؟
پاسخ: فلز سطح صاف تری نسبت به سرامیک متخلخل دارد. اگر سازنده قبل از پوشش، فویل فلزی را به درستی اکسید یا شیمیایی نکند، چرخه حرارتی باعث جدا شدن روکش لباسشویی می شود.
س: حداکثر دمای کار برای یک بستر لانه زنبوری فلزی چقدر است؟
A: حامل های آلیاژ FeCrAl با کیفیت بالا معمولاً می توانند در دمای پایدار تا 1200 درجه سانتیگراد مقاومت کنند و آنها را برای کاربردهای القایی اجباری (توربوشارژ) بسیار مناسب می کند.
س: آیا جوش دادن یک هسته فلزی در مقایسه با کنسرو کردن یک هسته سرامیکی سخت تر است؟
پاسخ: هسته های فلزی باید با خلاء لحیم کاری شوند یا از نظر ساختاری به پوسته فولادی خارجی چسبانده شوند. تولید ضعیف در اینجا منجر به 'تلسکوپی' می شود، جایی که فویل داخلی تحت فشار اگزوز از محفظه خارج می شود.
