Motoringenieurs staar voortdurend 'n moeilike balanseertoertjie te staan. Hulle moet aan streng moderne emissiestandaarde soos EPA en Euro 6 voldoen. Hulle kan egter nie oormatige uitlaat-terugdruk instel wat enjindoeltreffendheid lamlê nie. Hierdie streng vereiste skep 'n groot nakoming-prestasie-konflik. Die kern van hierdie ingenieursuitdaging lê die substraat. Dit dien net soveel meer as 'n eenvoudige strukturele komponent in die uitlaatuitleg. Dit dien eerder as die grondliggende veranderlike wat die laaidoeltreffendheid van edelmetaal, termiese afskakeltyd en algehele uitlaatvloeistofdinamika bepaal. Om die verkeerde keuse hier te maak, benadeel voertuigprestasie en voldoeningsmaatstawwe direk.
Hierdie gids help verkryging- en ingenieurspanne om hierdie presiese uitdagings te navigeer. Jy sal leer hoe om sleutelspesifikasies te evalueer en belangrike wesenlike afwykings te assesseer. Ons sal jou ook wys hoe om verskaffers met selfvertroue te kortlys vir jou motor-emissiebeheerprojekte. Jy kan dan robuuste uitlaatstelsels bou sonder om enjinkrag in te boet.
Sleutel wegneemetes
Vloei vs. Oppervlakte: Hoër sel per vierkante duim (CPSI) verhoog katalitiese oppervlakarea maar verhoog terugdruk; presiese toepassingspassing is nie onderhandelbaar nie.
Materiaal-oorheersing: Cordieriet-gebaseerde heuningkoekkeramiek bly die industriestandaard as gevolg van lae termiese uitsetting, alhoewel metaalsubstrate meeding in uiterste hoë stres omgewings.
Voorkoming van mislukking: Langtermyn lewensvatbaarheid hang af van die validering van 'n verskaffer se termiese skokweerstand en wasjas adhesie eienskappe voor grootmaat ontplooiing.
Totale koste van eienaarskap: Eenheidsprys is sekondêr tot konsekwente porositeit, wat duur edelmetaalafval tydens die laagfase voorkom.

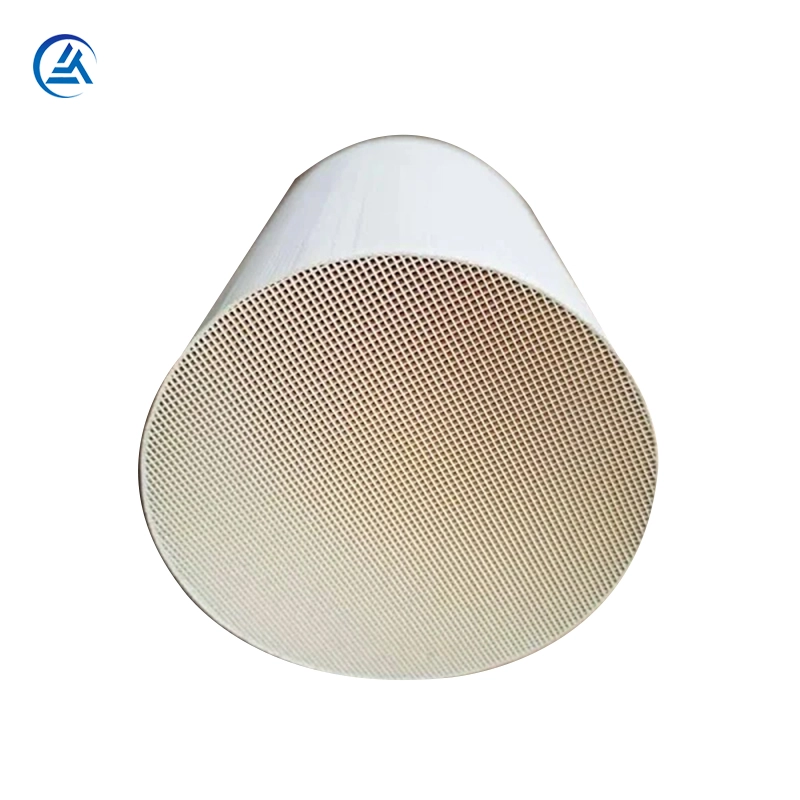

Definieer die basislyn: Waarom heuningkoek-keramieksubstrate oorheers
Vervaardigers werk vandag onder geweldige druk. U moet stywe vervaardigingsmarges balanseer teen streng regulatoriese nakoming. Die duursaamheid van die waarborgtydperk voeg nog 'n moeilikheidslaag by. 'n Fout in die uitlaatkomponent binne die waarborgvenster veroorsaak massiewe vervangingsuitgawes. Daarom word die keuse van die regte basismateriaal 'n dringende sakeprioriteit. Ingenieurs het 'n betroubare fondament nodig om op voort te bou.
Sintetiese kordieriet dien as hierdie betroubare basis. Hierdie magnesiumaluminosilikaatverbinding oorheers die motorbedryf. Dit werk as die verstek materiaal vir 'n emissiebeheersubstraat om verskeie strukturele redes. Eerstens het dit 'n buitengewone lae termiese uitsettingskoëffisiënt. Tweedens spog dit met 'n merkwaardige hoë smeltpunt. Uitlaatgasse oorskry gereeld uiterste temperature tydens swaar enjinvragte. Cordieriet absorbeer hierdie ernstige temperatuurskommelings sonder om te breek.
Ons moet ook termiese lig-af doeltreffendheid oorweeg. Koue begin genereer die hoogste persentasie skadelike emissies. Die katalitiese omsetter moet vinnig werkstemperatuur bereik om hierdie besoedeling uit te skakel. Hierdie proses maak sterk staat op die materiaal se termiese eienskappe. Om te verstaan hoekom cordierite hier wen, oorweeg hierdie drie kernvoordele:
Inherente termiese isolasie: Keramiekmateriaal weerstaan natuurlik hitte-oordrag. Hulle vang die uitlaathitte binne die kern vas eerder as om dit in die omliggende omgewing te versprei.
Vinnige temperatuurtoename: Omdat die materiaal so goed isoleer, a heuningkoek keramiek katalisator verhit baie vinniger as metaal alternatiewe.
Verminderde koue-begin-emissies: Vinniger verhitting beteken dat die edelmetaalbedekking gouer aktiveer. Hierdie vinnige aktivering verminder die uitlaatpypbesoedeling drasties tydens die kritieke eerste minute van ry.
Oplossingskategorieë: Keramiek teen metaalkatalitiese omskakelaarsubstrate
Ingenieurs kies gewoonlik tussen twee primêre materiale vir uitlaatsubstrate. U kan keramiek- of metaalkerne spesifiseer. Elke materiaal dien duidelik verskillende toepassings. Jy moet die materiaal pas by die presiese bedryfsomgewing van die voertuig.
Standaard OEM-passasiersvoertuie verteenwoordig die optimale gebruiksgeval vir keramiekkerne. Kommersiële swaardiensvragmotors en kostesensitiewe namarkvervangings maak ook sterk daarop staat. Hulle bied uitstekende waslaag-adhesie in vergelyking met metale. Die natuurlike poreuse oppervlak gryp die alumina-bedekking styf vas. Hulle het ook 'n laer basiskoste. Uitstekende termiese retensie bly hul sterkste funksionele eienskap. Keramiekkerne het egter beperkings. Hulle bly vatbaar vir meganiese impak as gevolg van inherente brosheid. Onbehoorlike enjininstelling kan ook termiese krake veroorsaak as brandstof in die uitlaat stort.
Hoëprestasie-sportmotors vereis 'n ander benadering. Wedrentoepassings en omgewings met uiterste meganiese vibrasie vereis metaalkerne. Hulle het ongelooflike dun mure. Hierdie dun wande maak voorsiening vir laer terugdruk by baie hoë vloeitempo's. Hulle weerstaan ook erge meganiese skokke moeiteloos. Jy kan hulle fisies slaan sonder om die kern te verpletter. Maar hierdie voordele vereis aansienlike afwegings. Metaalkerne dra 'n baie hoër materiaalkoste. Hulle benodig komplekse, eie bedekkingstegnologieë. Verder ly hulle aan stadiger lig-af tye. Die metaal verdryf hitte vinnig, wat katalisatoraktivering vertraag.
Hieronder is 'n vinnige vergelykingskaart wat hierdie oplossingskategorieë opsom.
| Substraat Tipe |
Optimale gebruik Geval |
Primêre Voordele |
Bekende beperkings |
| Keramiekkern |
OEM-passasiersmotors, swaardiensvragmotors, na-mark |
Uitstekende wasjas-adhesie, hoë termiese retensie, laer koste |
Brosheid onder impak, kwesbaar vir termiese krake |
| Metaalkern |
Sportmotors, wedrenne, hoë-vibrasie toerusting |
Ultra-lae terugdruk, hoogs bestand teen fisiese skok |
Hoë materiaalkoste, stadiger termiese afskakeltye |
Sleutel-evaluasie-afmetings vir 'n Auto Catalyst Carrier
Die keuse van 'n motor katalisator draer vereis streng aandag aan fisiese spesifikasies. Jy kan nie staatmaak op raaiwerk nie. Verkrygingspanne moet verskeie dimensionele maatstawwe ondersoek voordat 'n verskaffer goedgekeur word. Klein afwykings in hierdie afmetings veroorsaak massiewe stroomaf mislukkings tydens coating en montering.
Evalueer eers die selle per vierkante duim (CPSI) en die wanddikte. Standaardvloeikonfigurasies sit gewoonlik op 400 CPSI. Hierdie digtheid bied hoë katalitiese doeltreffendheid. Hoëvloei-toepassings vereis egter minder beperking. Ingenieurs spesifiseer dikwels 200 tot 300 CPSI vir hierdie laer beperkingsuitlegte. Muurdikte het 'n direkte impak op strukturele integriteit. Standaard ontwerpe gebruik dikwels 'n 4 mil wanddikte. Ultra-dun muur ontwerpe verbeter die uitlaatvloei nog verder. Ultra-dun mure vereis egter buitengewone vervaardigingspresisie om ineenstorting te voorkom.
Hier is 'n uiteensetting van algemene CPSI-konfigurasies en hul tipiese toepassings:
| CPSI-gradering |
Tipiese muurdiktevloei |
Kenmerkende |
teikentoepassing |
| 400 CPSI |
4 mil |
Standaardvloei |
Standaard OEM passasiersvoertuie |
| 300 CPSI |
3 - 4 mil |
Matige hoë vloei |
Prestasie Straatvoertuie |
| 200 CPSI |
3 mil |
Maksimum hoë vloei |
Volg/gewysigde toepassings |
Tweedens, ondersoek porositeit en wasjas-versoenbaarheid. ’n Geteikende porositeitspersentasie bly krities. Ons soek gewoonlik 'n reeks tussen 30% en 40%. Hierdie spesifieke porositeit anker die alumina en edelmetaal waslaag veilig. As porositeit te laag daal, gly die deklaag af. As porositeit te hoog klim, verstop die mikroporieë heeltemal. Verstopte porieë vermors edelmetale en beperk die uitlaatgassnelheid.
Meet ten slotte dimensionele toleransies noukeurig. Evalueer die variansie in beide deursnee en lengte. Streng toleransies word absoluut vereis. Inkonsekwente diameters veroorsaak rampspoedige inmaakmislukkings. As die substraat te klein is, waai die opbrandende mat uit. Die kern rammel dan binne die metaalbehuizing. As die substraat te groot is, verpletter die inmaakproses die delikate keramiekrooster.
Implementeringsrisiko's in hoëvloeitoepassings
Die ontplooiing van hoëvloei-uitlaatkomponente stel spesifieke ingenieursrisiko's in. U moet hierdie risiko's tydens die ontwerpfase antisipeer. Om te wag tot die valideringsfase kos te veel tyd en geld. Verskeie algemene mislukkings teister swak ontwerpte hoëvloeistelsels.
Termiese skok en katalisator ineenstorting hou die grootste gevaar in. Onverbrande brandstof kom soms in die uitlaatstelsel. Hierdie rou brandstof kan direk in die kern ontbrand. Hierdie ontsteking veroorsaak ernstige, gelokaliseerde temperatuurspieke. Hierdie spykers oorskry maklik kordieriet se natuurlike smeltpunt. Die kern smelt in 'n soliede klont wat die uitlaatvloei heeltemal blokkeer. U moet hierdie risiko aktief verminder. Maak seker dat behoorlike enjininstellingsparameters bestaan. Bevestig die verskaffer se termiese skokweerstandgraderings onder vinnige, aggressiewe temperatuurfietstoetse.
Afskilfering en deaktivering van wasjas verwoes ook langtermynprestasie. Swak oppervlakchemie veroorsaak hierdie probleem. Onversoenbare termiese uitsettingskoerse tussen die heuningkoekkeramiek en die toegepaste waslaag lei tot voortydige agteruitgang. Soos die stelsel verhit en afkoel, brei die lae teen verskillende snelhede uit. Die wasjas skeer eenvoudig van die keramiekmure af. U vermy dit deur versnelde verouderingstoetsdata aan te vra. Maak seker dat die rou kern chemies inert bly voordat die edelmetaal suspensie toegedien word.
Inmaak- en matmislukkings verteenwoordig nog 'n massiewe implementeringsrisiko. Werklike ontplooiingslesse leer ons 'n pynlike waarheid. Verkeerde seleksie van opblaasmatte vernietig dele maklik. Die mat sit uit wanneer dit verhit word om die kern styf vas te hou. As ingenieurs matte kies met oormatige uitsettingskrag, vergruis dit die keramiekkern tydens die inmaakproses. U moet die gaping-massadigtheid foutloos bereken. Hierdie berekening verseker dat die mat die kern veilig vasgryp sonder om die brose selwande te breek.
Kortlys van verskaffers en volgende-stap-aksies
Om 'n betroubare verskaffer te vind, vereis streng keuring. Jy kan nie bemarkingseise op sigwaarde aanvaar nie. 'n Gestruktureerde evalueringsproses beskerm jou ingenieurstydlyne. Gebruik hierdie spesifieke kriteria om potensiële vervaardigingsvennote te kortlys.
Begin met kwaliteitbestuurstelsel (QMS) verifikasie. Mandaat behoorlike motorsertifisering. Verskaffers moet IATF 16949-sertifisering hê. ISO 9001 dien as 'n minimum, maar IATF 16949 bewys spesifieke bevoegdheid in die vervaardiging van motorkomponente. Dit waarborg streng proseskontroles en naspeurbaarheid.
Evalueer vervolgens hul aanpassingsvermoëns. Uitlaatontwerpe volg selde meer perfek ronde geometrieë. Vra of die vervaardiger nie-standaard vorms kan produseer. Ekstrueer hulle ovaal- of renbaanprofiele betroubaar? Kan hulle spesifieke CPSI-kombinasies vir pasgemaakte uitlaatontwerpe lewer? Buigsaamheid dui hier op gevorderde ekstrusiegereedskap.
Beweeg van evaluering na aksie deur prototipering en deurlooptye te evalueer. Spoed maak saak in motorontwikkeling. Implementeer hierdie spesifieke stappe:
Versoek rou, onbedekte monsters direk vanaf die produksielyn.
Voer interne wasjas-proewe uit om porositeit en adhesie te verifieer.
Voer voorlopige inmaakbekragtiging uit om dimensionele konsekwentheid na te gaan.
Verifieer die verskaffer se volume-skaal-aanlooptye.
Laastens, eis deursigtige verkryging. Evalueer alle vervaardiger-eise krities. Pasop vir verskaffers wat 'universele hoëvloei'-oplossings bied. Ware hoëvloei-ontwerpe vereis spesifieke voertuigpassing. Verwerp enige verskaffer wat nie spesifieke terugdruktoetsdata het nie. Vereis verifieerbare materiaaldatablaaie (MDS) voordat enige verkrygingskontrakte onderteken word. Deursigtigheid skei betroubare vennote van armes.
Gevolgtrekking
Die keuse van 'n hoëvloei-katalitiese omsettersubstraat is fundamenteel 'n oefening in die bestuur van komplekse afwykings. Jy moet voortdurend aggressiewe terugdrukvermindering teen streng emissie-omskakelingsdoeltreffendheid balanseer. Cordierite keramiekkerne bied die mees gebalanseerde oplossing vir die oorgrote meerderheid toepassings. Hulle lewer uitstekende hittebehoud, uitstekende wasjas-adhesie en uitsonderlike termiese skokweerstand.
Jou finale aanbeveling moet geheel en al op verskaffersbetroubaarheid fokus. Prioritiseer verskaffers wat deursigtige data oor termiese uitbreidingskoëffisiënte verskaf. Eis streng dimensionele toleransies om die risiko van die stroomafbedekking en inmaakfases te verminder. Deur hierdie streng standaarde af te dwing, waarborg jy 'n duursame, hoëpresterende uitlaatkomponent. Begin vandag deur rou monsters en materiaaldatablaaie van u topvlakkandidate aan te vra.
Gereelde vrae
V: Wat is die standaard CPSI vir 'n hoëvloei heuningkoek keramiek katalisator?
A: Ingenieurs spesifiseer gewoonlik 200 tot 300 CPSI vir hoëvloeitoepassings. Hierdie spesifieke reeks balanseer effektief verbeterde uitlaatgassnelheid met voldoende oppervlakte vir regulatoriese voldoening. Standaard OEM-substrate sit gewoonlik hoër, presies 400 CPSI, om emissie-skrop te maksimeer.
V: Kan keramieksubstrate hoëprestasie- of turbo-aangejaagde toepassings hanteer?
A: Ja, hulle kan absoluut hoëprestasieladings hanteer. Die behuising moet egter behoorlik ontwerp wees. Enjinbestuur moet ook uiterste onverbrande brandstofstorting voorkom. Metaaldraers word dikwels verkies vir uiterste renomgewings as gevolg van hul voortreflike meganiese duursaamheid onder intense vibrasies.
V: Waarom word kordieriet in plaas van ander keramiek gebruik?
A: Cordierite beskik oor 'n buitengewone lae termiese uitsettingskoëffisiënt. Hierdie unieke chemiese eienskap verhoed dat die heuningkoekstruktuur kraak onder die vinnige en uiterste temperatuurskommelings wat inheems is aan motoruitlaatstelsels. Dit bly stabiel waar ander keramiek sou breek.
V: Hoe beïnvloed porositeit die outomatiese katalisatordraer?
A: Poreusheid bepaal heeltemal hoe effektief die wasjas aan die substraatwande kleef. As die porositeit te laag bly, skil die deklaag maklik af. As porositeit te hoog is, word die strukturele integriteit van die keramiek gevaarlik gekompromitteer, wat lei tot kern ineenstorting.
