Gli ingegneri affrontano una battaglia costante e ad alto rischio. Devono soddisfare normative globali sulle emissioni sempre più rigide. Tuttavia, non possono sacrificare le prestazioni del motore o limitare il flusso di scarico. I substrati ceramici tradizionali spesso soffocano i sistemi ad alte prestazioni. Limitano la potenza cruciale e rischiano cedimenti strutturali catastrofici in condizioni estreme. Inserisci il supporto del convertitore catalitico metallico . Questo componente di precisione rappresenta oggi il vero standard ingegneristico. Domina le applicazioni di scarico industriali specializzate, pesanti e ad alte prestazioni a livello globale. Bilancia magnificamente l'integrità strutturale e la contropressione minima. Abbiamo scritto questo articolo per fornire un quadro di valutazione tecnico completo. Ti aiuteremo a selezionare le specifiche esatte necessarie per i tuoi sistemi di scarico specifici. Imparerai come lo spessore del foglio, la densità delle cellule e l'integrazione del washcoat determinano la totale conformità. Confrontiamo anche le dimensioni universali standard direttamente con le configurazioni di produzione personalizzate. Puoi utilizzare questa guida per prendere decisioni complesse in materia di appalti in tutta sicurezza. Garantisce che il tuo prossimo progetto soddisfi perfettamente i rigorosi obiettivi di emissione.
Punti chiave
I substrati metallici offrono una durata meccanica superiore e una contropressione inferiore rispetto alle tradizionali alternative ceramiche.
Lo spessore della lamina e le densità di cella per pollice quadrato (CPSI) sono le variabili principali che determinano sia l'efficienza del flusso che i tassi di conversione delle emissioni.
La conformità agli standard Euro 3–6 ed EPA dipende fortemente dall'integrazione tra il supporto metallico e lo specifico rivestimento catalitico.
Le decisioni in materia di approvvigionamento dovrebbero valutare le configurazioni OEM personalizzate rispetto alle dimensioni universali standard in base al volume di produzione, ai tempi di consegna e agli ambienti di applicazione termica.

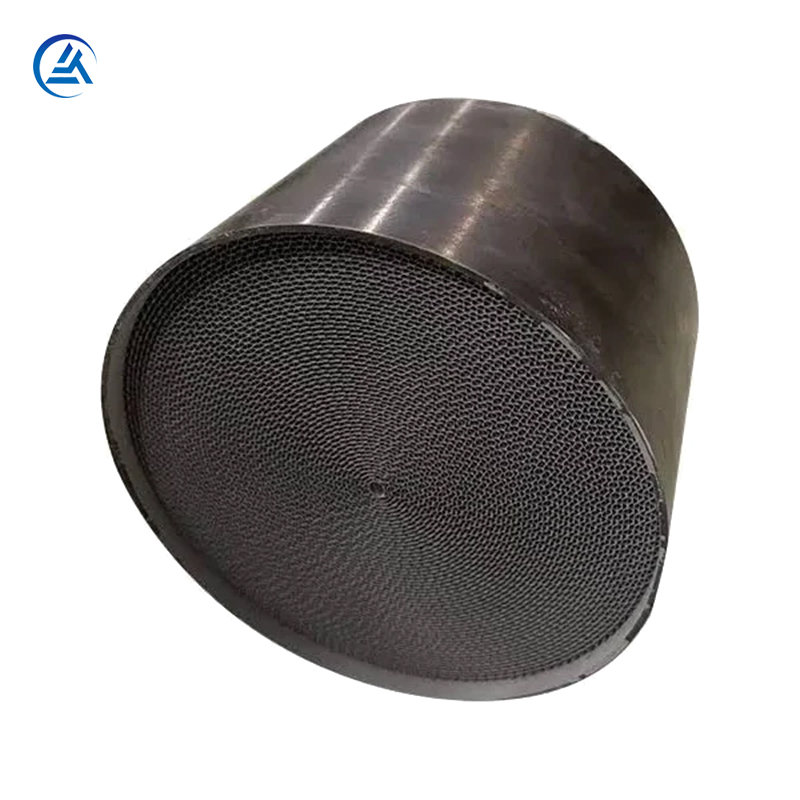

Il caso ingegneristico per un supporto per convertitore catalitico metallico
Gli ingegneri e gli acquirenti degli appalti incontrano spesso guasti prematuri allo scarico. La degradazione termica distrugge la ceramica standard in ambienti ad alte vibrazioni. Le temperature estreme rompono facilmente i substrati fragili durante i cicli di guida aggressivi. I macchinari industriali pesanti vibrano continuamente. Queste condizioni difficili richiedono una soluzione significativamente più robusta. La scienza dei materiali ci indirizza direttamente verso le leghe avanzate Fe-Cr-Al. Ferro, cromo e alluminio si fondono perfettamente per creare un materiale altamente resistente catalizzatore di scarico in metallo . Questa specifica formulazione della lega resiste naturalmente all'ossidazione grave. Sopravvive senza problemi agli shock termici intensi.
Esaminiamo i profondi vantaggi termici e di flusso. I substrati metallici presentano una massa termica drasticamente inferiore rispetto alle alternative ceramiche. Assorbono rapidamente il calore. Raggiungono le temperature di esercizio molto più velocemente delle ceramiche più spesse. Questo riscaldamento rapido garantisce tempi di spegnimento sostanzialmente più rapidi. Il catalizzatore raggiunge il picco di efficienza di conversione chimica più rapidamente durante gli avviamenti del motore a freddo. Lo spegnimento rapido si rivela essenziale per superare i moderni test sulle emissioni. Anche le strutture murali più sottili presentano un enorme vantaggio fisico. Riducono drasticamente la contropressione di scarico all'interno del tubo. I motori ad alte prestazioni mantengono la loro potenza di picco senza sforzo. I gas di scarico escono dalla camera di combustione senza incontrare una forte resistenza.
Dobbiamo riconoscere un confronto realistico riguardo ai materiali. La ceramica rimane economica, leggera e ampiamente disponibile a livello globale. Servono perfettamente i veicoli passeggeri standard per pendolari. Tuttavia, i supporti metallici sopportano senza problemi sollecitazioni meccaniche estreme. Presentano un costo di produzione iniziale notevolmente più elevato. Inoltre, le superfici metalliche lisce richiedono tecniche di adesione del washcoat altamente precise. Tuttavia, sopravvivono in modo significativo alla ceramica nelle corse, negli ambienti industriali e per impieghi gravosi. Ottieni una durata senza pari in condizioni di grave stress operativo.
Valutazione strutturale: specifiche del supporto del catalizzatore a nido d'ape
La densità cellulare determina direttamente i parametri delle prestazioni. Misuriamo questa proprietà in celle per pollice quadrato (CPSI). Valori CPSI inferiori significano canali aperti più grandi e un volume di flusso più elevato. Valori più alti offrono una filtrazione chimica superiore. Analizziamo attentamente le configurazioni standard del settore.
Da 100 a 200 CPSI: queste configurazioni sono perfette per applicazioni intense negli sport motoristici. Danno la priorità alla massima velocità di scarico sopra ogni altra cosa.
Da 300 a 400 CPSI: forniscono una scelta equilibrata per i veicoli stradali ad alte prestazioni. Scorrono bene pur rispettando le norme di base sulle emissioni.
Da 500 a 600+ CPSI: queste strutture dense sono essenziali per rigorosi obiettivi commerciali sulle emissioni diesel. Strofinano in modo aggressivo le minuscole particelle.
Lo spessore della lamina rappresenta un'altra variabile ingegneristica critica. Le dimensioni standard variano generalmente da 0,03 mm a 0,1 mm. Le lamine più sottili massimizzano notevolmente l'area di flusso frontale aperta. Riducono enormemente la contropressione aerodinamica. Tuttavia, sacrificano una certa rigidità strutturale. Le lamine più spesse gestiscono meglio le vibrazioni estreme e gli impatti fisici. Gli ingegneri devono bilanciare attentamente questi tratti contrastanti durante la fase di progettazione.
Selezionare un affidabile Il supporto del catalizzatore a nido d'ape richiede severi controlli di garanzia della qualità. Gli acquirenti devono valutare rigorosamente il processo di brasatura del produttore. Le lamine piatte e ondulate si incastrano per formare la struttura complessa. I produttori devono vincolarli in modo sicuro. Una scarsa brasatura sotto vuoto tra questi strati provoca un pericoloso telescopio. La matrice centrale spinge verso l’esterno sotto un intenso ciclo termico. La pressione di scarico fa letteralmente esplodere il nucleo nel tempo. Assicurati sempre che il tuo fornitore utilizzi tecniche avanzate di brasatura sotto vuoto ad alta temperatura.
| Configurazione CPSI |
Applicazione veicolo principale |
Caratteristiche del flusso di scarico |
Livello di filtraggio delle emissioni |
| 100 - 200 CPSI |
Sport motoristici professionali/gare su pista |
Massima velocità di scarico possibile |
Conversione chimica di base |
| 300 - 400 CPSI |
Veicoli stradali / elaborati ad alte prestazioni |
Contropressione e flusso bilanciati |
Conformità normativa standard |
| 500 - 600+ CSI |
Diesel commerciale/macchinari pesanti |
Percorsi di flusso altamente ristretti |
Controllo rigoroso di NOx e particolato |
Conformità agli standard sulle emissioni: predisposizione da Euro 3 a Euro 6
Gli obiettivi normativi ampliano costantemente i confini della progettazione globale. Il vettore stesso non elimina alcun gas tossico. La sua geometria interna ospita semplicemente lo strato chimico attivo. Questo washcoat in metallo prezioso contiene platino attivo, palladio e rodio. La superficie totale del substrato determina le prestazioni di questi metalli. Una maggiore area superficiale consente il verificarsi simultaneo di più reazioni chimiche.
Gli standard Euro 3 ed Euro 4 rimangono oggi relativamente permissivi. È possibile ottenere facilmente la conformità legale utilizzando configurazioni CPSI moderate. Tolleranze di contropressione accettabili consentono progettazioni strutturali più semplici. Tuttavia, gli standard Euro 5, Euro 6 e i moderni EPA richiedono la perfezione assoluta. Richiedono strutture complesse e ad alta densità per intrappolare gli inquinanti. È necessario controllare rigorosamente le microscopiche molecole di NOx e le soglie del particolato. Ciò richiede complesse compatibilità con i rivestimenti di lavaggio. La superficie metallica liscia deve aderire perfettamente ai carichi catalitici pesanti.
Consigliamo vivamente di richiedere una verifica approfondita prima di selezionare i fornitori. Richiedi in anticipo dati completi sui test di conformità. Richiedi immediatamente le certificazioni delle materie prime durante i colloqui iniziali. I produttori affidabili forniranno volentieri la documentazione ISO/TS 16949. Questa documentazione vitale dimostra che i loro materiali soddisfano i rigorosi standard internazionali di qualità automobilistica. Eviterete costosi errori di omologazione nelle fasi successive del ciclo di produzione. I fornitori affidabili forniscono anche dati sull’invecchiamento termico per dimostrare la conformità a lungo termine.
Strategia di approvvigionamento: convertitore catalitico OEM rispetto al supporto catalizzatore universale
I team di procurement devono scegliere attentamente il percorso di approvvigionamento della produzione. In genere ti trovi di fronte a due opzioni distinte e altamente specializzate.
Il percorso personalizzato prevede la progettazione di un percorso proprietario Convertitore catalitico originale . Questa strategia intensiva si adatta meglio alla produzione automobilistica su larga scala. Funziona perfettamente per geometrie di scarico altamente proprietarie. Ottieni facilmente un'omologazione rigorosa specifica per il veicolo. Le unità personalizzate garantiscono un adattamento fisico ottimale sotto il telaio. Puoi anche accordare con precisione la risonanza acustica. Tuttavia, questo percorso comporta notevoli ostacoli logistici. Aspettatevi quantità di ordine minimo (MOQ) molto più elevate dalle fabbriche. I tempi di realizzazione degli strumenti e della ricerca si allungano considerevolmente. È necessario impegnare ingenti capitali in anticipo per la convalida ingegneristica.
In alternativa è possibile selezionare uno standard supporto universale per catalizzatore . Questa opzione flessibile si rivolge in modo efficace a segmenti di mercato completamente diversi.
Retrofit di scarichi aftermarket che richiedono tempi di consegna rapidi.
Officine specializzate nel tuning delle prestazioni che costruiscono collettori di scarico personalizzati.
Applicazioni di generatori industriali a basso volume che necessitano di sostituzioni immediate.
Le parti universali offrono cicli di approvvigionamento drasticamente più rapidi. Utilizzano dimensioni di diametro e lunghezza standardizzate a livello globale. Evitate del tutto gli enormi costi degli utensili. Tuttavia, è necessario gestire alcuni compromessi tecnici. I meccanici potrebbero dover eseguire ulteriori saldature per fissarli. Gli adattamenti degli alloggi richiedono più tempo in officina. Inoltre, i test di conformità localizzati ricadono interamente sulle tue spalle. È necessario assicurarsi che la dimensione scelta corrisponda accuratamente alla cilindrata del motore.
Rischi di implementazione e ostacoli all'adozione
Il passaggio dai materiali tradizionali ai substrati metallici presenta sfide ingegneristiche uniche. L’adesione del rivestimento rimane un enorme ostacolo tecnico per molti produttori. L'applicazione di rivestimenti catalitici al metallo liscio è eccezionalmente difficile. La ceramica tradizionale offre naturalmente una superficie porosa e tollerante. Il metallo richiede prima una preparazione chimica rigorosa. Il distacco del washcoat distrugge completamente l'efficienza di conversione delle emissioni. I gas di scarico grezzi scivolano attraverso non puliti. È necessario collaborare immediatamente con fornitori specializzati. Dovrebbero utilizzare tecniche avanzate di ossidazione superficiale. Ciò crea la microrugosità necessaria affinché il washcoat possa aderire saldamente.
I disallineamenti di dilatazione termica rappresentano un altro grave rischio fisico. I sistemi di scarico sopportano quotidianamente violenti cicli di calore. I supporti metallici si espandono in modo diverso rispetto ai loro alloggiamenti esterni in acciaio. Se questi tassi di espansione si scontrano, il fallimento strutturale seguirà rapidamente. Il nido d'ape interno può staccarsi completamente dal mantello esterno. Le vibrazioni esacerbano pesantemente questa specifica azione di strappo.
Le migliori pratiche impongono un'attenta modellazione termica prima della produzione. Gli ingegneri dovrebbero specificare tappetini intumescenti specializzati o tecniche di brasatura uniche. Queste soluzioni assorbono in modo sicuro le diverse velocità di espansione. Gli errori più comuni includono ignorare completamente le specifiche del materiale dell'alloggiamento. Assicurarsi sempre che la lega portante si integri perfettamente con la metallurgia del guscio esterno. Le leghe non corrispondenti portano direttamente a saldature incrinate e test sulle emissioni falliti.
Conclusione
Specificare il substrato metallico corretto a nido d'ape richiede il bilanciamento di più variabili complesse. È necessario valutare attentamente la densità delle cellule, il materiale del foglio e la chimica del washcoat. Questi fattori critici devono essere in linea con i rigorosi obiettivi di flusso e i limiti normativi. Una corretta integrazione dei componenti previene costosi cedimenti strutturali e garantisce la conformità legale.
Intraprendi immediatamente questi passaggi successivi:
Controlla le temperature esatte di funzionamento dello scarico e le portate di picco.
Richiedi specifiche campione standard per rigorosi test fisici di contropressione.
Consulta direttamente il tuo partner washcoat prima di definire le dimensioni del trasportino.
Verificare la qualità della brasatura sotto vuoto del fornitore attraverso prove di stress meccanico localizzate.
Esamina tutte le certificazioni di qualità ISO per garantire un approvvigionamento coerente delle materie prime.
Domande frequenti
D: Qual è la temperatura operativa massima per un supporto del convertitore catalitico metallico?
R: I substrati metallici standard sopportano facilmente temperature severe. Le soglie tipiche variano tra 1100°C e 1300°C. Il limite esatto dipende dalla composizione specifica della lega Fe-Cr-Al utilizzata. Le varianti di alta qualità presentano tracce di elementi delle terre rare. Queste distinte aggiunte stabilizzano la struttura metallica durante gli shock termici estremi.
D: Un catalizzatore di scarico in metallo modifica il suono dello scarico?
R: Sì, spesso altera notevolmente il profilo acustico. I supporti metallici possiedono pareti più sottili rispetto alla ceramica porosa. Riflettono le onde sonore in modo diverso. Molti guidatori segnalano una nota di scarico leggermente più roca e più metallica. Gli ingegneri possono sintonizzare il silenziatore e il risonatore circostanti per bilanciare efficacemente questo cambiamento di frequenza.
D: In che modo la densità cellulare (CPSI) influisce sulle prestazioni del motore?
R: La densità delle celle crea una relazione inversa tra portata ed efficienza di filtrazione. Un CPSI inferiore significa canali aperti più grandi. Ciò riduce la contropressione, consentendo ai motori di espellere rapidamente i gas e aumentare la potenza. Al contrario, un CPSI più elevato limita il flusso ma massimizza la superficie necessaria per eliminare le emissioni tossiche.
D: I supporti catalitici universali possono superare i test sulle emissioni locali?
R: Possono assolutamente farlo, ma la conformità non è mai automatica. Dipende interamente dal carico preciso del washcoat di metallo prezioso. È inoltre necessario abbinare il CPSI e il volume del substrato corretti alla cilindrata specifica del motore. Una corretta messa a punto e integrazione garantiscono il rispetto sicuro delle soglie normative locali.
